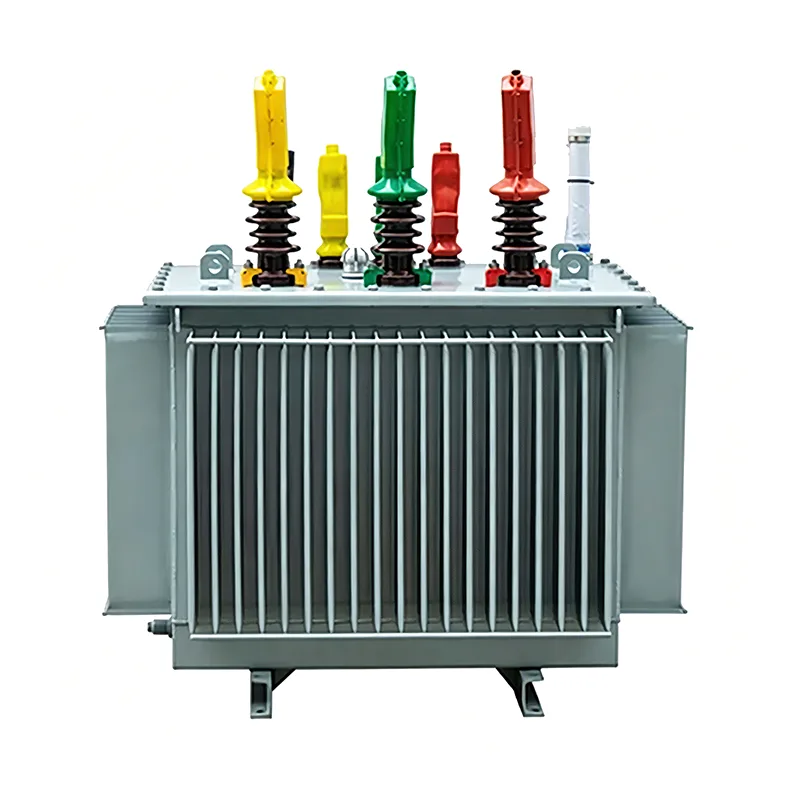

2 Mva Step down Power Transformer

Youbianin kestävä 2 MVA:n tehomuuntaja tarjoaa tehokkaan, vakaan ja turvallisen virranjakelun sisä-, ulko- ja julkisiin tiloihin. Sen alhaiset käyttökustannukset, alhainen lämmöntuotanto ja alhaiset omistuskustannukset tekevät siitä valinnan moniin sovelluksiin ja yrityksiin. Suljetun rakenteen ansiosta se voidaan asentaa betonialustalle ilman suoja-aitoja.

Asennusvaatimukset 2 megavoltin alennusmuuntajalle:

(1) Kaikki 2 MVA:n alastehomuuntajan komponentit ja rungot on kiinnitettävä tukevasti.

(2) Sähköliitäntöjen on oltava hyvässä kunnossa; Alumiinijohtimien ja muuntajien välisessä kytkennässä tulee käyttää kupari-alumiinisia siirtymäliitoksia.

(3) 2 MVA:n alennettu tehomuuntaja jaetaan tyypillisesti pienjännitekäämin nollapisteen, kotelon ja venttiilityyppisen salamansammuttimen kanssa. Maadoituksen on oltava luotettava, ja maadoitusjohdossa tulee olla irrotettava liitäntäkohta.

(4) Muuntajan räjähdyssuojatun poistoaukon edessä ei saa olla syttyviä materiaaleja.

(5) Maanalaisen muuntohuoneen ovien, muuntajahuoneen ja jakelulaitteistohuoneen välisten ovien sekä muuntajahuoneiden välisten ovien tulee olla paloturvallisia.

(6) Asuinrakennuksiin asennettujen öljyupomuuntajien yksittäinen teho saa olla enintään 400 kVA.

(7) Etäisyys 2 MVA:n tehomuuntajan kuoresta oveen ei saa olla alle 1 metri ja etäisyys seinään ei saa olla alle 0,8 metriä (tai 1,2 metriä, jos se on varustettu käyttökytkimellä).

(8) Luonnollista ilmanvaihtoa käytettäessä muuntajahuoneen lattian tulee olla 1,1 metriä korkeammalla kuin ulkolattia.

(9) Pylväille voidaan asentaa teholtaan enintään 315 kVA:n tehoiset ulkoporrasmuuntajat ja tasoille ne, joiden teho on yli 315 kVA. Sekä ensiö- että toisiojohdossa tulee käyttää eristettyjä johtoja. Pylvästyyppisen muuntajan pohjan tulee olla vähintään 2,5 metriä maanpinnan yläpuolella ja paljaiden johtojen tulee olla vähintään 3,5 metriä maanpinnan yläpuolella. Muuntajan alustan korkeus ei saa yleensä olla alle 0,5 metriä, kotelon korkeus ei saa olla alle 1,7 metriä, muuntajan kotelon ja kotelon välinen etäisyys ei saa olla alle 1 metri ja muuntajan käyttöpinnan ja kotelon välinen etäisyys ei saa olla alle 2 metriä.

(10) On oltava selkeä "Stop, High Voltage Danger!" kyltit 2 MVA:n tehomuuntajahuoneen ovissa ja koteloissa.

Soveltamisala

Yleiskäyttöiset, teollisuustilat, sähkötilat, kellarit, tuotantolaitokset, terästehtaat, offshore-alustat, liiketilat, sotilastilat, käsittelylaitokset, sähkönjakelujärjestelmät, julkiset tilat, julkiset paikat jne.
