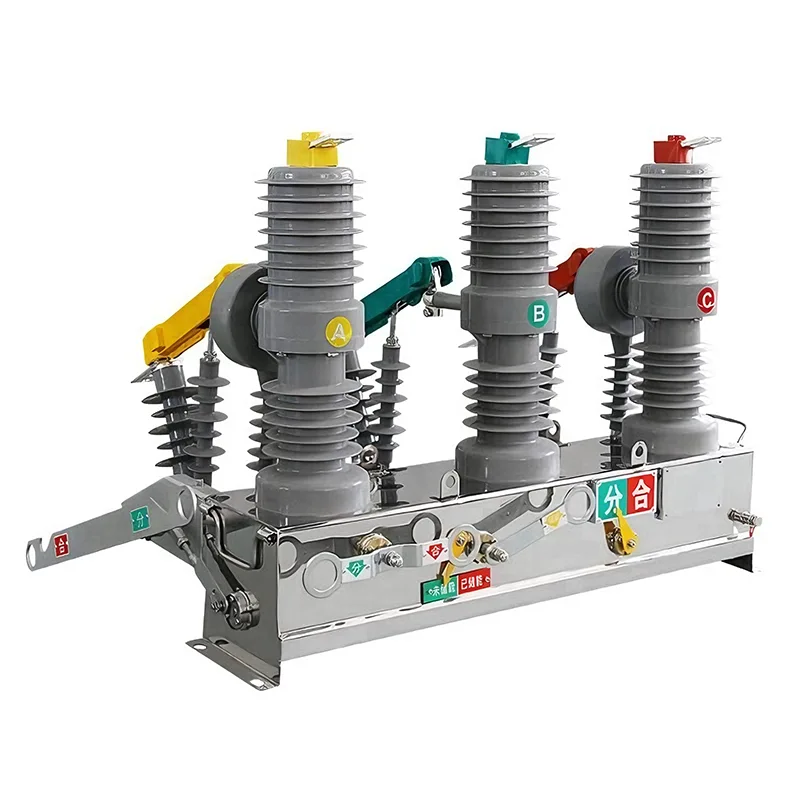

11 KV tyhjiökatkaisin

Youbianilla suunnittelumme keskittyy 11 kV tyhjiökatkaisijan 12 kV:n mitoitusstandardiin, joka kattaa ja optimoi kattavasti 11 kV:n sähköverkon suorituskykyvaatimukset. Toisin kuin vanhat tekniikat, nämä katkaisijat luottavat korkean tyhjiöympäristöön valokaarien sammuttamiseen, mikä stabiloi sähköverkkoa ja varmistaa henkilöturvallisuuden.

Ymmärrä tyhjiöteknologian ydin

"Tyhjiö" 11 Kv:n tyhjiökatkaisijassa viittaa ympäristöön tyhjökaarisammutuskammion sisällä (kutsutaan yleensä tyhjiöpulloksi). Tämä on järjestelmän ydin. Ilmaan tai öljyyn verrattuna ylivoimaisen dielektrisen lujuutensa (eristyskykynsä) ansiosta tyhjiö voi saavuttaa pienempiä kosketusrakoja ja kestää suuria jännitteitä.

Kun 11 Kv tyhjiökatkaisijamme on toiminnassa, koskettimet irtoavat pysyvästi suljetun tyhjiökammion sisällä. Kaasumolekyylien puuttumisen vuoksi valokaaren ylläpidossa ei ole lähes mitään, mikä mahdollistaa nopean vian eristyksen.

Tyhjiökaarisammutuskammion rooli valokaarisammutuksessa

Laitteemme valokaarisammutusprosessi on tarkka ja välitön. Tässä on suunnittelumme sen toimintaperiaatteen toteuttamiseksi:

1. Koskettimien erotus: Kun vika havaitaan, koskettimet irtoavat.

2. Metallihöyrykaari: Kosketusmateriaalissa olevasta metallihöyrystä johtuen valokaari muodostuu hetkellisesti.

3. Nopea diffuusio: Tyhjiöympäristön vuoksi metallihöyry laajenee ja leviää erittäin nopeasti.

4. Nollan ylityskatkaisija: Kun virta ylittää nollan ensimmäistä kertaa, kaari sammuu, koska dielektrisen lujuuden palautumisnopeus on nopeampi kuin nopeus, jolla jännite nousee ja sytyttää kaaren uudelleen.

Ero tyhjiökatkaisijoiden ja perinteisten öljy-/kaasukatkaisijoiden välillä

Kannatamme siirtymistä tyhjiöteknologiaan, koska se poistaa vanhanaikaisiin öljy- tai kaasukatkaisimiin liittyvät ympäristö- ja kunnossapitovastuut. Seuraavassa vertaillaan, miksi ympäristöystävälliset katkaisijat ovat parempi valinta nykyaikaiseen infrastruktuuriin.

Vacuum Circuit Breaker (VCB) Öljy-/ilmakatkaisin

Valokaarisammutuskyky: keski/korkea tyhjiö (suljettu) öljy tai paineilma

Huolto: Erittäin harvinainen (elinikäinen tiivistys) korkea (öljyn vaihto, koskettimien puhdistus)

Palovaara: Ei mitään (ei öljyä eikä SF6:ta) Korkea (öljy syttyvä)

Käyttöikä: Pitkä (20-30 vuotta) Lyhyt (vanhenee käytössä)

Koko: Kompakti modulaarinen/tilava

Ympäristövaikutus: ympäristönsuojelu/öljyvuotojen tai SF6-päästöjen riski

Tyhjiöteknologian ansiosta 11 Kv:n tyhjiökatkaisijamme ei ole vain turvallisempi, vaan se myös vähentää merkittävästi käyttökustannuksia laitteen koko elinkaaren ajan.

Nimellisjännite- ja -virtaparametrit

Vaikka näitä laitteita käytetään 11 ​​kV virransyöttöverkossa, 11 kV tyhjiökatkaisijan nimellisjännite on 12 kV tarvittavan turvamarginaalin varmistamiseksi. Nimellinen jatkuva virta määrittää kuormituskapasiteetin, jonka katkaisija voi kestää normaalin käytön aikana. Tarjoamme joustavia kokoonpanoja erityisten kuormitusvaatimusten täyttämiseksi:

Nimellisvirta 630A: sopii tavallisiin jakelusyöttöihin ja pieniin teollisuuskuormiin.

1250A - 1600A: Suunniteltu erityisesti päätulolinjoille ja raskaan teollisuuden koneille.

Räätälöinti: Korkeammat nimellisarvot voidaan tarjota tiettyjen kojeistokokoonpanojen perusteella.

Oikosulkukatkaisukyky ja vaatimustenmukaisuus

Vikojen turvallinen katkaisu on minkä tahansa tyhjökatkaisijan kriittisin toiminto. 11 Kv tyhjiökatkaisijamme oikosulkusuoja on 20 kA - 31,5 kA, mikä varmistaa kyvyn poistaa välittömästi suuret vikavirrat vahingoittamatta alavirran laitteita.

Noudatamme tiukasti maailmanlaajuisia valmistusstandardeja. Jokainen yksikkö on varustettu tyhjiökatkaisijalla (VCB), joka on IEC 62271-100 -standardin mukainen, mikä varmistaa sukeltajien suorituskyvyn yhdenmukaisuuden.
