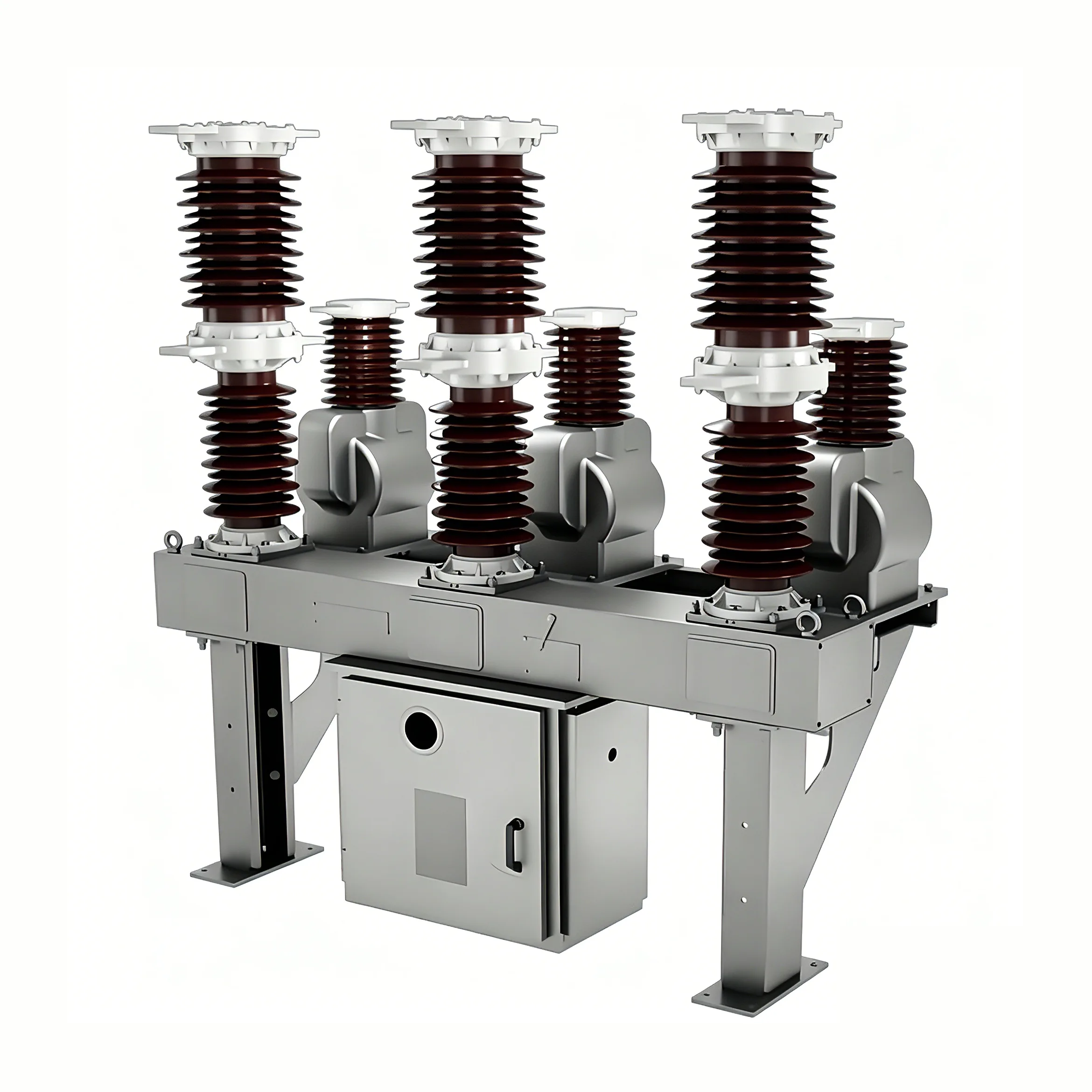

40.5kv Switch Recloser

40,5kv katkaisija (jäljempänä "virtakatkaisija") on Youbianin kehittämä uuden sukupolven ulkoilmakatkaisija ottamalla käyttöön kehittynyttä ulkomaista teknologiaa ja yhdistämällä se Kiinan energiateollisuuden ominaisuuksiin. Käytetään pääasiassa 10-35 kV ulkojakelujärjestelmiin kaupunkien ja maaseudun sähköverkoissa. Yhdessä kuormitusvirran, ylikuormitusvirran ja oikosulkuvirran kanssa sitä voidaan käyttää myös muissa vastaavissa tilanteissa.

työympäristö

Ympäristön lämpötila: -40 ℃ - 85 ℃

Päivittäinen lämpötilaero: 25 ℃

Korkeus: ≤ 2000m

Tuulen nopeus enintään 35 m/s

Ei normaalivoimakkuutta tärinää

Ei voimakkaita syövyttäviä kaasuja tai aineita (kuten happoja, emäksiä, lietettä jne.)

Saastetaso: IV

Latauslämpötila: -40 ℃ - 85 ℃

Ominaisuudet

40,5kv kytkimen uudelleensulkija on ANSI/IEC-standardien mukainen paranneltu suunnittelutuote, joka on varustettu magneettitoimilaitteella, on/off-laitteella (RCWE-tyyppisessä ACR:ssä ei ole manuaalista sulkemislaitetta), 3 virta-anturia, jopa 3 jänniteanturia ja muita toimintoja, kuten suojakäyrä (ohjelmoitava), koordinaatiologiikka, protokolla, ohjelmoitavissa jne. RWK352 ohjain.

40,5kv kytkimen uudelleensuljin on kiinteästi eristetty silikonikumilla päällystetty jälleensuljin, joka ei käytä SF6-kaasutiivistettä. Tällä uudelleensulkimella on korkea virumisetäisyys ja korkeampi eristystaso, ja se sopii järjestelmiin 42 kV tasoon asti, BIL200 kV.

40,5kV kytkimen uudelleensuljin on suunniteltu kolmivaiheiselle AC 50/60Hz:lle, nimellisjännitteellä 40,5kV, ja se soveltuu ulkokäyttöön suurjännitekojeistoille. Käytetään pääasiassa kaupunkien ja maaseudun sähköverkoissa, sähköasemissa ja teollisuus- ja kaivosyritysten jakelujärjestelmissä kuormitusvirran, ylikuormitusvirran ja oikosulkuvirran katkaisemiseen. Tyhjiökatkaisijoiden erityisen suorituskyvyn ansiosta ne sopivat erityisen hyvin sovelluksiin, jotka vaativat toistuvaa käyttöä ja öljytöntä muutosta.

Tämä katkaisijamalli käyttää kolmivaiheista erotettua naparakennetta sen varmistamiseksi, että yksivaiheiset viat eivät aiheuta kolmivaiheisia oikosulkuja. Tyhjiökaarisammutuskammio sijaitsee kunkin vaiheen eristysholkkien sisällä, mikä eliminoi kondensoitumisen aiheuttamien oikosulkuvikojen riskin. 40,5 kv:n kytkinkatkaisijan ulkoinen eristys on valmistettu ulkona tuodusta epoksihartsi- tai silikonikumimateriaalista, jolla on erinomainen hydrofobisuus ja likaantumisenestokyky, joten se sopii ulkoympäristöihin, joissa on korkeat säänkestävyysvaatimukset ja ankarat käyttöolosuhteet. Katkaisijalla on kompakti kokonaisrakenne, se vie pienen alueen, on kevyt ja helppo asentaa. Laatikon sisäpuoli on täytetty muuntajaöljyllä, mutta se ei sisällä rikkiheksafluoridikaasua, mikä täyttää öljyttömän muunnoksen ja ympäristönsuojelun vaatimukset.

Tuotestandardit

Tämä katkaisija on seuraavien standardien mukainen: GB1984: Suurjännitekatkaisijat; GB/T11022: Yleiset tekniset vaatimukset suurjännitekojeistoille ja ohjauslaitteille; JB3855: 3,6 ~ 40,5 kV ulkokäyttöinen AC suurjännitetyhjiökatkaisija DL/T403:12 ~ 40. Tekniset tiedot 5kV AC suurjännitteisten tyhjiökatkaisijoiden tilaamista varten IEC56: AC suurjännitekatkaisijat
