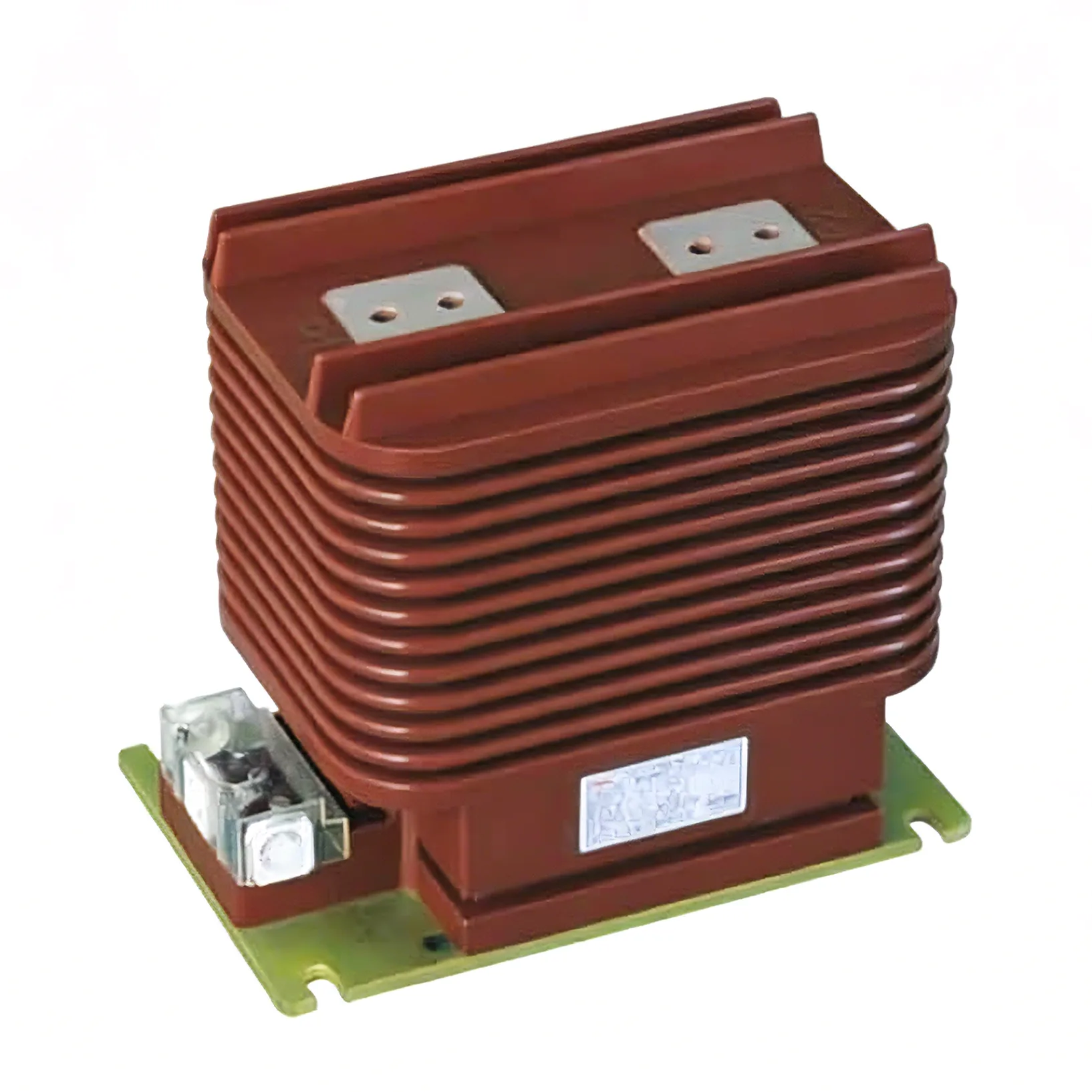

24 kV virtamuuntaja

Youbianin valmistama 24 kV virtamuuntaja on tärkeä komponentti sisäkojeistoissa. Jos käytät sisäkojeistoa, tuotteemme sopii sinulle ehdottomasti ja sillä on ratkaiseva rooli nykyaikaisissa sähköjärjestelmissä. Se ei vain mittaa virtaa, vaan sen on myös suoritettava tärkeitä tehtäviä, kuten energianvalvonta ja suojareleiden moitteeton toiminta yksivaiheisissa ja kolmivaiheisissa vaihtovirtajärjestelmissä.

Ominaisuudet

Dielektristen ominaisuuksien lisäksi epoksihartsilla on myös erinomainen mekaaninen lujuus. Tällä materiaalilla on korkea vetolujuus, mikä tarkoittaa, että 24 kV virtamuuntaja kestää merkittävää mekaanista rasitusta ilman muodonmuutoksia tai murtumia. Tämä tarjoaa vakaata apua virtamuuntajan sisäisten komponenttien suojaamisessa ulkoisilta voimilta ja tärinältä.

Epoksihartsivalut valmistetaan kaatamalla epoksihartsia muotteihin, mikä tarjoaa erittäin turvallisen eristyksen virtamuuntajille. Valuprosessi varmistaa myös tasaisen ja saumattoman eristekerroksen, joka estää tehokkaasti sähkökatkoja ja vuotoja. Lisäksi eristys estää ympäristötekijöitä, kuten kosteutta, pölyä ja kemikaaleja, parantaen entisestään sisäisten komponenttien suojaa. Tämä valmistusmenetelmä varmistaa valujen laadun ja luotettavuuden, mikä tekee siitä yhden energiateollisuuden yleisesti käytetyistä eristemateriaaleista.

Kuparijohtoja käytetään yleisesti 33kV virtamuuntajien käämeissä. Näillä materiaaleilla on korkea johtavuus ja mekaaninen kestävyys, ja ne voivat lähettää tehokkaasti virtasignaaleja ja kestävät samalla käyttörasitusta.

Toimivuuden lisäksi Youbianin 33kV virtamuuntajat tunnetaan myös sitoutumisestaan ​​laatuun ja innovaatioihin. Se integroi edistyneitä ominaisuuksia, käy läpi tiukat testaukset ja täyttää alan standardit.

Yksityiskohdat

Virtamuuntajien suunnittelussa mitataan ja suojataan sisäisesti asennettuja suurjännitejakelulaitteita

Toisiovirran arvo on 5A tai 1A, joita voidaan yhdistää. Mittauspiirin tarkkuustaso on 0,2S, 0,2, 0,5S, 0,5, 1, 3 ja suojapiirin tarkkuus on 5P, 10P ja PS. Muuntaja täyttää vaaditun tarkkuustason välillä 25 % - 100 % nimelliskuormasta.

Rajoita käyttövirta 120 prosenttiin IN:stä. Valmistajan ja asiakkaan välisen sopimuksen mukaan voidaan toimittaa muitakin arvoja, kuten 200 % IN.

CT on rakennettu muuntajaksi, jossa on yksi tai useampi ensiökäämi. Näiden 24 kV virtamuuntajien uusin rakenne mahdollistaa paitsi toisiopuolen, myös ensiöpuolen kytkennän. Pääkytkin on helppo asentaa liittämällä kaksi jumpperia piiriin kahdella M12-ruuvilla.

24 kV virtamuuntajan rakennetta käytetään sisälle asennettujen suurjännitejakelulaitteiden mittaamiseen ja suojaamiseen.

Toisiovirran arvo on 5A tai 1A, joita voidaan yhdistää. Mittauspiirin tarkkuustaso on 0,2S, 0,2, 0,5S, 0,5, 1, 3 ja suojapiirin tarkkuus on 5P, 10P ja PS. Muuntaja täyttää vaaditun tarkkuustason välillä 25 % - 100 % nimelliskuormasta.
