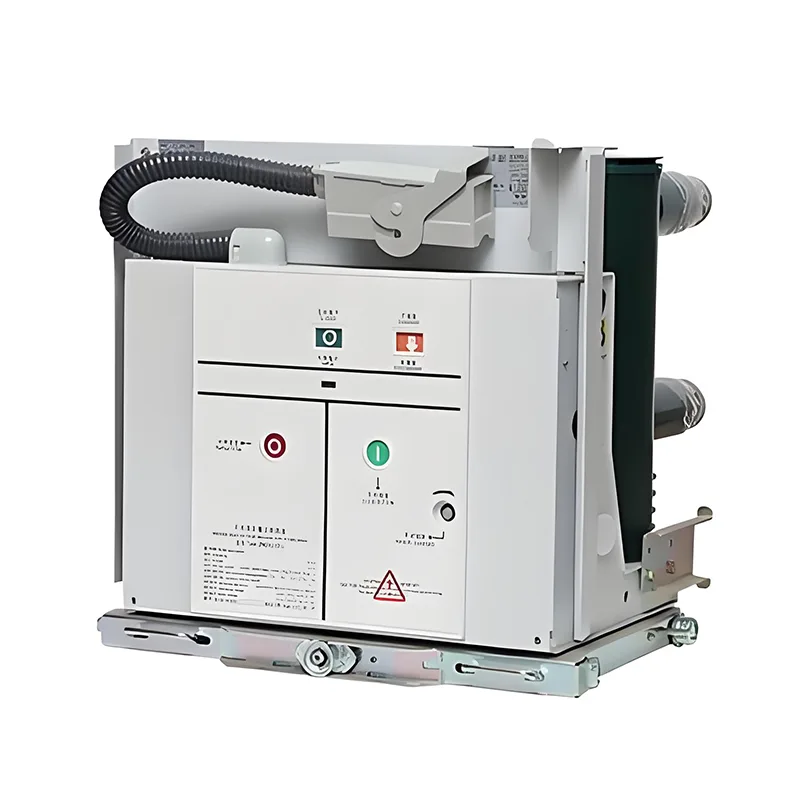

24kv sisäinen VCB

Youbianin korkealaatuinen 24 kV sisäinen VCB soveltuu kolmivaiheisiin vaihtovirtajärjestelmiin, joiden nimellisjännite on 7,2 kV ~ 24 kV ja taajuus 50/60 Hz. Käytämme sitä yleensä monilla aloilla, kuten voimalaitoksissa, sähköasemissa, petrokemianteollisuudessa, metallurgiassa, teollisuudessa, lentokentillä, asuinalueilla jne. sähkölaitteiden ohjaamiseen ja suojaamiseen. Soveltuu erityisen hyvin tilanteisiin, joissa käyttötaajuus on alhainen nimellisvirralla tai tarvitaan useita oikosulkuvirtoja,

Käyttöympäristö

a) Ilman lämpötila: maksimilämpötila: +40 ℃; Minimilämpötila: -25 ℃

b) Kosteus: Kuukauden keskimääräinen kosteus 95 %; Päivittäinen keskimääräinen kosteus 90 %

c) Korkeus: Suurin asennuskorkeus: 2500 metriä

d) Ilmassa ei ole selvää syövyttävää tai syttyvää kaasua, höyryä tai muuta saastetta

e) Ei toistuvaa ja voimakasta tärinää

Huomautus: Oikosulkukatkaisuvirta ja nimellisvirta voidaan mukauttaa asiakkaan tarpeiden mukaan.

Tärkeimmät ominaisuudet

Tämän VCB:n pääkomponentit on tiivistetty kansainvälisten merkkien tiivistepylväillä, tyhjökaarisammutuskammioilla ja tärkeimmillä sähköä johtavilla piirikomponenteilla, joilla on vahvempi iskunkestävyys, pölynsuoja ja kondensaation estokyky.

24kV sisäkäyttöisellä VCB:llä on vahva sopeutumiskyky ympäristöön ja se voi vähentää merkittävästi käyttö- ja ylläpitokustannuksia.

Käyttömekanismin ja katkaisijan rungon integroitu rakenne on varmistettu tyyppitestauksella.

24 kV:n sisäkäyttöisellä VCB:llä on E2-tason sähköinen ja M12-tason mekaaninen käyttöikä, mikä takaa pitkän ja luotettavan suorituskyvyn.

Ympäristövaatimukset

Ympäristön lämpötila: maksimilämpötila +40 ℃, alin lämpötila -15 ℃.

Ympäristön kosteus: Päivittäinen keskimääräinen suhteellinen kosteus ≤ 95 %, kuukausittainen keskimääräinen suhteellinen kosteus ≤ 90 %, päivittäinen keskimääräinen höyrynpaine ≤ 22 × 10 ⁻ 3 MPa, kuukausittainen keskimääräinen höyrynpaine ≤ 1,8 × 10 ⁻ 3 MPa.

Korkeus: enintään 1000 metriä.

Seisminen intensiteetti ei saa ylittää tasoa 8.

Ympäröivä ilma ei saa saastuttaa merkittävästi pölyä, savua, syövyttäviä ja/tai syttyviä kaasuja, höyryjä tai suolasumua.

Huomio: Jos käyttöympäristö ylittää yllä mainitut ehdot, ota yhteyttä valmistajaan tarvittavien toimenpiteiden toteuttamiseksi.
