10 KV virtamuuntaja

Miksi Youbianin kestävä 10 kV virtamuuntaja on jakelujärjestelmän "silmä"? Koska 10 kV:n jakeluverkossa virtamuuntajat ovat ydinlaitteisto, jolla varmistetaan sähköverkon turvallisuus ja tarkka mittaus. Ne ovat kuin sähköjärjestelmän "silmät", jotka muuntavat korkean jännitteen ja suuren virran suhteessa matalaksi ja pieneksi virraksi ja tarjoavat vakaat signaalit mittausta, suojausta ja valvontaa varten.

Vaivaako sinua vaikea valinta, epävakaa laatu ja viivästynyt toimitus? Tarvitsetko virtamuuntajan, joka on yhteensopiva 10kV kojeiston ja rengaspääyksikön kanssa ja täyttää sekä mittaus- että suojausvaatimukset? Tutustu Youbianin 10 kV virtamuuntajaan, se täyttää varmasti odotuksesi.

Tuotteen ydinjohdanto

2.1 Tuotteen määritelmä ja ydinrooli

10 kV virtamuuntaja (CT) on 10 kV jännitetasolle soveltuva suurjännitevirtamuunnoslaite, joka kuuluu sähkömagneettiseen muuntajatyyppiin. Sen ydintoiminto on muuntaa korkeajännitepuolen suuret virrat (kuten 100A, 200A, 600A jne.) tavanomaisiksi 5A tai 1A toisiovirroiksi kiinteällä muunnossuhteella, jolloin saavutetaan sähköinen eristys suurjännitejärjestelmien ja pienjännitemittaus- ja suojapiirien välillä, samalla kun saadaan tarkat virta-, valvonta- ja valvontasignaalit energiamittarille.

2.2 Tuotteen rakenne ja tekniset ominaisuudet

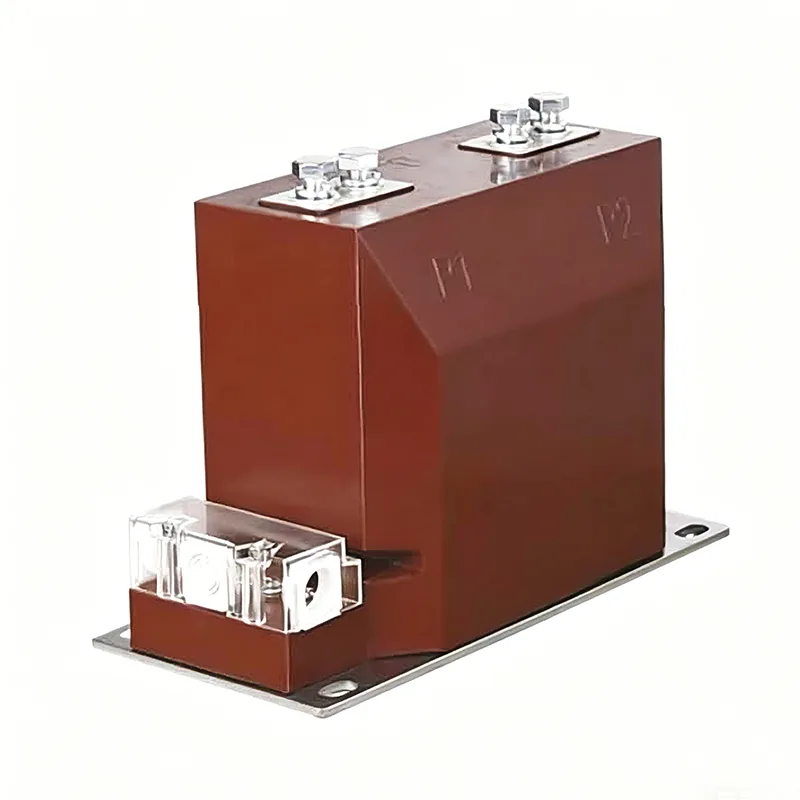

Tämä 10 kV:n virtamuuntaja käyttää epoksihartsia täysin suljettua valueristerakennetta, jonka päärunko on ruskea epoksihartsikuori. Ensiökäämin P1/P2-liittimet johdetaan ulos kuparitankoilla ja toisiokäämi ulos läpinäkyvän kytkentärasian kautta. Pohjassa on ruostumattomasta teräksestä valmistettu asennuslevy, joka on yhteensopiva vakiokytkimien asennuskoon kanssa.

Täysin kaadettu rakenne on öljytön, siinä ei ole ilmarakoja, se on kosteudenkestävä, likaantumisenesto- ja räjähdyssuojattu, ja se voi toimia vakaasti ankarissa ympäristöissä -40 ℃ - +40 ℃ ilman päivittäistä huoltoa;

Youbian tukee useita tarkkuustasoja, kuten 0.2S ja 0.5 mittauksissa, 5P10 ja 10P10 suojauksessa, jotka vastaavat eri skenaarioiden mittaus- ja suojaustarpeita;

Voi räätälöidä erilaisia ​​​​suhteita, kuten 5/5 ~ 3000/5A, jotka sopivat erilaisiin 10 kV jakelujärjestelmien virtamäärittelyihin;

Rautasydän on valmistettu korkealaatuisista piiteräslevyistä, ja käämitys on kohtuullinen, mikä vähentää tehokkaasti jäännösmagnetismin vaikutusta ja varmistaa mittaustarkkuuden suuren virran vaikutuksen alaisena;

Integroitu rakennesuunnittelu, kompakti koko, asennettu suoraan 10 kV kojeistoon, rengaspääyksikköön ja laatikkotyyppiseen sähköasemaan, mikä säästää kaappitilaa.

Tuotteen tärkeimmät edut

Rautasydänmateriaalien valinnasta, käämityksestä epoksihartsivaluon, jokainen 10 kV:n suojavirtamuuntajien prosessi noudattaa tiukasti kansallista standardia GB 1208-2006 "Virtamuuntajat". Ennen tehtaalta lähtöä 100 % muunnossuhteen virheestä, kulmavirheestä, eristyksen kestojännitteestä, lämpötilan noususta ja muut kattavat testit suoritetaan, jotta estetään pätemättömien tuotteiden poistuminen tehtaalta;

Erikoistyöolosuhteissa, kuten korkealla korkeudella, korkealla kosteudella ja suurella virralla, erityiset eristystasot, muunnossuhteet ja asennusmitat voidaan mukauttaa vastaamaan asiakkaiden henkilökohtaisia ​​tarpeita.

10 kV:n virtamuuntaja on valmistettu korkealaatuisesta epoksihartsista ja tuoduista piiteräslevyistä, jotka ovat ikääntymisen ja koronankestäviä ja joiden käyttöikä on yli 30 vuotta ja jotka voivat hyötyä kerta-asennuksesta koko eliniän ajan;

Toisiokäämi on suunniteltu avoimen piirin suojauksella estämään korkeajännite vaarantamasta laitteiden ja henkilökunnan turvallisuutta sähköjärjestelmän turvallisuusmääräysten mukaisesti.

Sovellus

10 kV sähköasemien, jakeluhuoneiden ja laatikkotyyppisten sähköasemien energianmittaus antaa tarkat tiedot sähkölaskujen selvittämiseen;

10 kV kytkinlaitteen ja rengaspääyksikön ylivirtasuoja, pikakatkossuoja ja differentiaalisuoja takaavat nopean laukaisun sähköverkkovikojen sattuessa;

Sähköverkon toiminnan reaaliaikainen seuranta jakeluverkon automaatiojärjestelmän ja älyverkon virranvalvonnan avulla;

Tehtaiden, kaivosten ja konesalien 10kV sähkönjakelujärjestelmä varmistaa teollisen sähköntuotannon turvallisuuden;

Aurinkosähkövoimaloiden ja tuulivoimaprojektien 10kV verkkoon kytketty järjestelmä soveltuu uuden energiantuotannon erityisiin työolosuhteisiin.

Yrityksen vahvuus ja yhteistyötapaukset: Vahvuus luo laatua, palvelu voittaa luottamuksen

Zhejiang Dahu Electric Co., Ltd. on ammattimainen muuntajien tutkimus- ja kehitys-, tuotanto- ja myyntiyritys Kiinassa. Se sijaitsee Xiangyangin teollisuusalueella, Yueqingin kaupungissa, Zhejiangin maakunnassa, joka tunnetaan sähkölaitteiden pääkaupunkina Kiinassa, ja siellä on kätevät kuljetukset ja täydelliset teollisuuden tukitilat. Yritys keskittyy virtamuuntajien ja jännitemuuntajien tuotantoon jännitetasoilla kuten 10kV ja 35kV. Sillä on kehittyneet epoksihartsivalutuotantolinjat ja kattava testauslaboratorio Kiinassa. Se on perustanut ISO9001-laatujärjestelmän ja ISO14001-ympäristöjärjestelmän. Sen tuotteet ovat läpäisseet kansallisten arvovaltaisten laitosten testauksen ja sertifioinnin, ja niitä viedään moniin maihin ja alueille, kuten Kaakkois-Aasiaan, Lähi-itään ja Afrikkaan.

Yritys noudattaa aina "teknologiajohtavaa, ihmislähtöistä" liiketoimintafilosofiaa, pitää tuotteiden laatua yrityksen elinkaarena, investoi jatkuvasti tutkimukseen ja kehitykseen, optimoi jatkuvasti tuotteiden suorituskykyä ja tarjoaa asiakkailleen kustannustehokkaita teholaiteratkaisuja.
