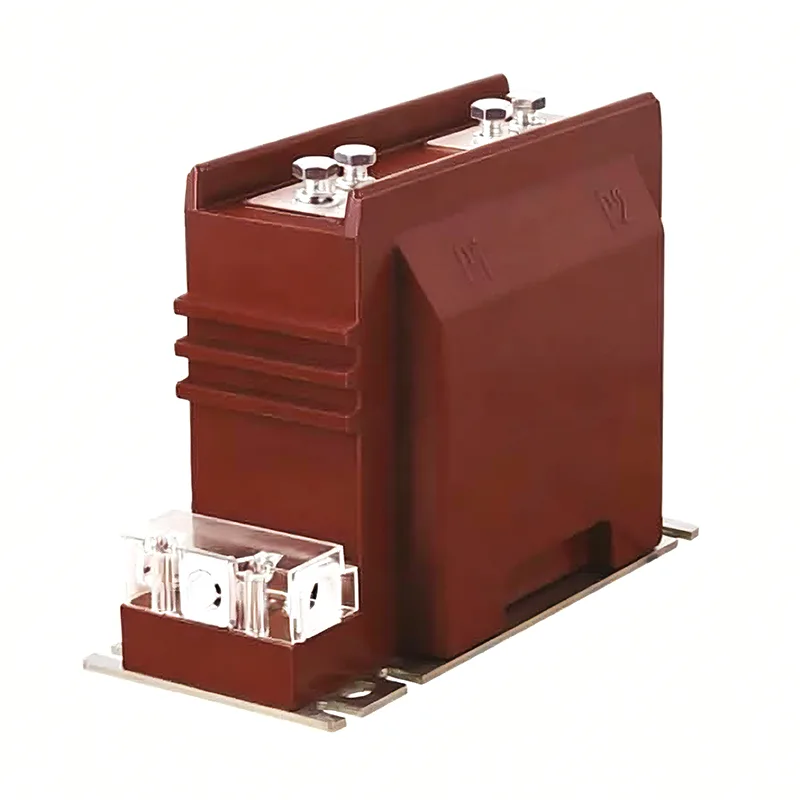

11 kv virtamuuntaja

Youbianin korkealaatuisella 11 Kv virtamuuntajalla on rooli virran muuntamisessa ja sähköeristyksessä. Sähköntuotanto-, muunnos-, siirto-, jakelu- ja kulutuslinjojen virta vaihtelee suuresti muutamasta ampeerista kymmeniin tuhansiin ampeeriin. Mittauksen, suojauksen ja ohjauksen mukavuuden vuoksi on tarpeen muuntaa suhteellisen tasaiseksi virraksi. Lisäksi linjan jännite on yleensä korkea, ja suora mittaus on erittäin vaarallista. Dahu Electric kutsuu sinut sydämellisesti tehtaallemme ostamaan uusimmat, myydyimmät, edulliset ja laadukkaat 11 kV virtamuuntajat. Odotamme innolla yhteistyötä kanssasi.

11 Kv Virtamuuntaja malli

Ensimmäinen kirjain: L - virtamuuntaja

Toinen kirjain: A - läpi seinän tyyli; Z-pilarin tyyppi; M-kiskotyyppi; D - Yksikäännöstyyppi; V - käänteinen rakenne; J - Nollasekvenssi

Maadoituksen havaitsemiseen; W - saastumisen esto; R - Paljas käämitystyyppi

Kolmas kirjain: Z - epoksihartsivalutyyppi; C - Keraaminen eristys; Q - Kaasueristetty väliaine; W - Erityisesti mikrotietokoneiden suojaukseen

Neljäs kirjain: B - suojaustasolla; C - Tasauspyörästön suojaus; D-D taso; Q - Tehostettu tyyppi; J - Enhanced ZG

Viides numero: Jännitetason tuotteen sarjanumero

Valintaperuste

nimellisjännite

Virtamuuntajan nimellisjännitteen tulee olla suurempi kuin asennuspistejohdon nimellisjännite.

muunnossuhde

Jokaisen tulisi laskea nykyinen IC kuorman perusteella ja valita virtamuuntajan suhde. Virtamuuntajien ensiöpuolen nimellisvirtasuhteelle on olemassa erilaisia ​​määritelmiä (kuten 20, 30, 40, 50, 75, 100, 150, 2 × a/C), ja toisiopuolen nimellisvirta on yleensä 1A tai 5A. Niiden joukossa 2 × a/C tarkoittaa, että samalla tuotteella on kaksi virtasuhdetta, mikä voidaan saavuttaa muuttamalla tuotteen liitäntäosien kytkentätapaa. Sarjaan kytkettynä virtasuhde on a/c ja rinnankytkettäessä virtasuhde on 2 × a/C. Yleisesti ottaen virtamuuntajien virranmuuntosuhteen valinnan tulee varmistaa, että niiden nimellisvirta I1n ei ole pienempi kuin linjan kuormitusvirta (eli laskettu IC). Jos kuormituslaskentavirta johdossa on 350A, tulee virtamuuntajan muuntosuhteeksi valita 400/5. Suojaukseen käytettävän 11 ​​Kv virtamuuntajan tarkkuusvaatimusten varmistamiseksi muunnossuhde voidaan valita suuremmaksi.

Tarkkuustason valinnan periaate: Laskutukseen ja mittaukseen käytettävän virtamuuntajan tarkkuustaso ei saa olla pienempi kuin 0,5 tasoa; Kunkin tulevan ja lähtevän piirin kuormitusvirran suuruuden valvontaan käytettävän ampeerimittarin tulee käyttää 1,0-3,0 tason virtamuuntajia. Sen varmistamiseksi, että tarkkuusvirhe ei ylitä määritettyä arvoa, virtamuuntajan toisiokuorma (volttiampeeri) yleensä tarkistetaan, eikä muuntajan toisiokuorma S2 ole suurempi kuin nimelliskuorma S2n, jotta valittu tarkkuus voidaan taata. Tarkkuusvarmistuskaava: S2 ≤ S2n.
