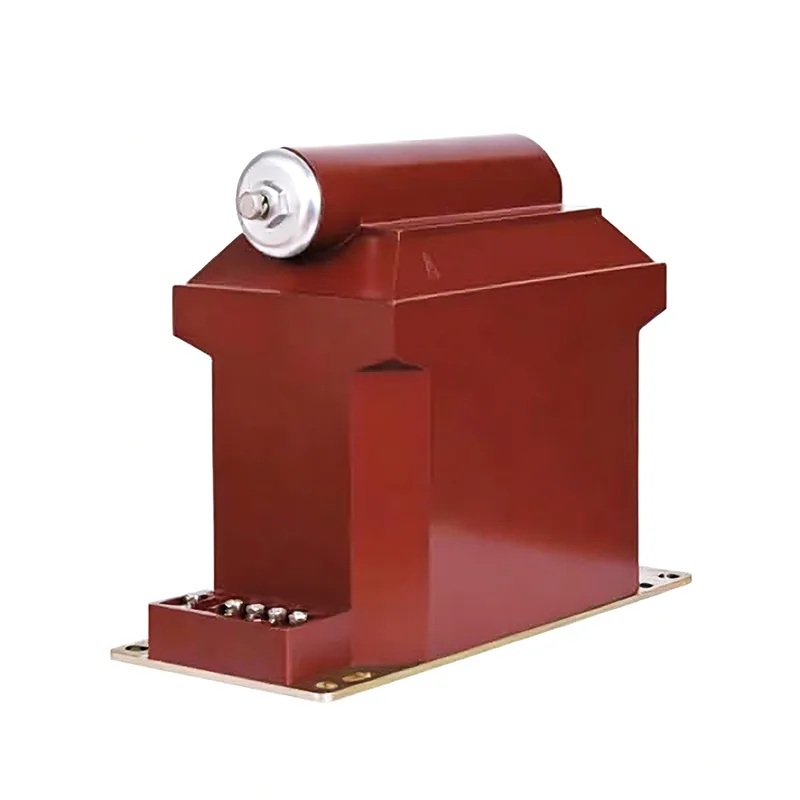

33 kV jännitemuuntaja

Youbianin kestävä 33 kV jännitemuuntaja käyttää erityisiä käämitys- ja suojaustekniikoita ensiö- ja toisiokäämille jännitteen jakautumisen parantamiseksi. Jokainen kela on huolellisesti eristetty polyesterikalvolla korkean eristeen aikaansaamiseksi kerrosten välillä. Kokoa valmis käämirakenne ja kaksoisrengasrautaydin tukikehykseen.

Varotoimenpiteet

1. Ennen käyttöönottoa 1,33 kV jännitemuuntajalle on suoritettava koestus ja tarkastus määräysten mukaisesti. Esimerkiksi napaisuuden mittaus, kytkentäryhmä, eristysravistelu, ydinvaihejärjestys jne.

2. Jännitemuuntajan johdotuksen tulee varmistaa sen oikeellisuus. Ensiökäämi tulee kytkeä rinnan testattavan piirin kanssa ja toisiokäämi rinnan kytketyn mittauslaitteen, releen suojalaitteen tai automaattisen laitteen jännitekäämin kanssa. Samalla tulee kiinnittää huomiota napaisuuden oikeellisuuteen.

3. 33 kV jännitemuuntajan toisiopuolelle kytketyn kuorman kapasiteetin tulee olla sopiva, ja jännitemuuntajan toisiopuolelle kytketyn kuorman ei tulisi ylittää sen nimelliskapasiteettia, muuten se lisää muuntajan virhettä ja vaikeuttaa mittaustarkkuuden saavuttamista.

4. Oikosulkuja ei sallita 4,33 kV jännitemuuntajan toisiopuolella. Jännitemuuntajan sisäisen pienen impedanssin vuoksi, jos toisiopiiri on oikosulussa, syntyy suuri virta, joka vaurioittaa toisiolaitteita ja jopa vaarantaa henkilöturvallisuuden. Jännitemuuntajat voidaan varustaa toisiopuolen sulakkeilla suojatakseen itsensä toisiopuolen oikosulkujen aiheuttamilta vaurioilta. Ensiöpuolelle tulee mahdollisuuksien mukaan asentaa sulakkeet suojaamaan suurjänniteverkkoa primäärijärjestelmän turvallisuuden vaarantamiselta muuntajan suurjännitekäämityksen tai johtojen vikojen vuoksi.

5. Jännitemuuntajan toisiokäämissä on oltava maadoituspiste, jotta varmistetaan ihmisten turvallisuus joutuessaan kosketuksiin mittauslaitteiden ja releiden kanssa. Koska maadoituksen jälkeen, kun ensiö- ja toisiokäämien välinen eristys on vaurioitunut, se voi estää korkeajännitettä vaarantamasta henkilökohtaista turvallisuutta instrumenteissa ja releissä.

6. Jännitemuuntajan toisiopuolella ei saa olla oikosulkua.

Eristystä ja suojausta varten komponentti valetaan automaattisesti tyhjiöpaineella hydrofobiseen sykloalifaattiseen epoksihartsiin (HCEP). HCEP-materiaalilla on erinomainen kaarirata, otsonin ja ultraviolettisäteilyn kestävyys, samalla kun se säilyttää fyysisen lujuuden. HCEP:n hydrofobiset pintaominaisuudet takaavat sen erittäin luotettavan suorituskyvyn kosteissa, kosteissa tai saastuneissa ympäristöissä.

Voidaan käyttää 35KV jakelulinjoissa, hiilikaivoksissa, voimalaitoksissa, rautateillä ja tehtailla.

33 kV jännitemuuntaja täyttää tiukasti IEC60044-2; IEC 61869-1，3； ANSI/IEEE C57.13.

sovellus

Rautatie;Hiilikaivokset;Tehomittari;voimalaitos;Sähköenergiamittari;Voimaasema;Keskijännitekojeistot;Öljy- ja kaasuyhtiöt;Sähkönjakelujärjestelmä;Sähkönjakelujärjestelmä;Ilmaeristetty kaappi;Rengasverkkokaappi;Mittauslaite;Sähkötoimisto;Keskijännitteen sähkönlaadun analysaattorit;Teollisuus;

ominaisuus

Paino: 50 kg;

Käyttöikä: 30 vuotta;

Materiaali: Epoksihartsi (HCEP);

Nimellisjännite jopa 36 kV;

Tarkkuustaso: 0,2 0,5 6P 3P;

33KV 35KV 36KV sisäsovellus;

Yhden napainen jännite muuntajan suunnittelu;

Rajoitettu lämpöteho (VA): 300VA/600VA;

Kohtuullinen rakenne, tukeva rakenne;

Nimellisjännitesuhde: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nimelliseristystaso (BIL) 200 kV asti;

Erinomainen oikosulku- ja lämmönkestävyys;
