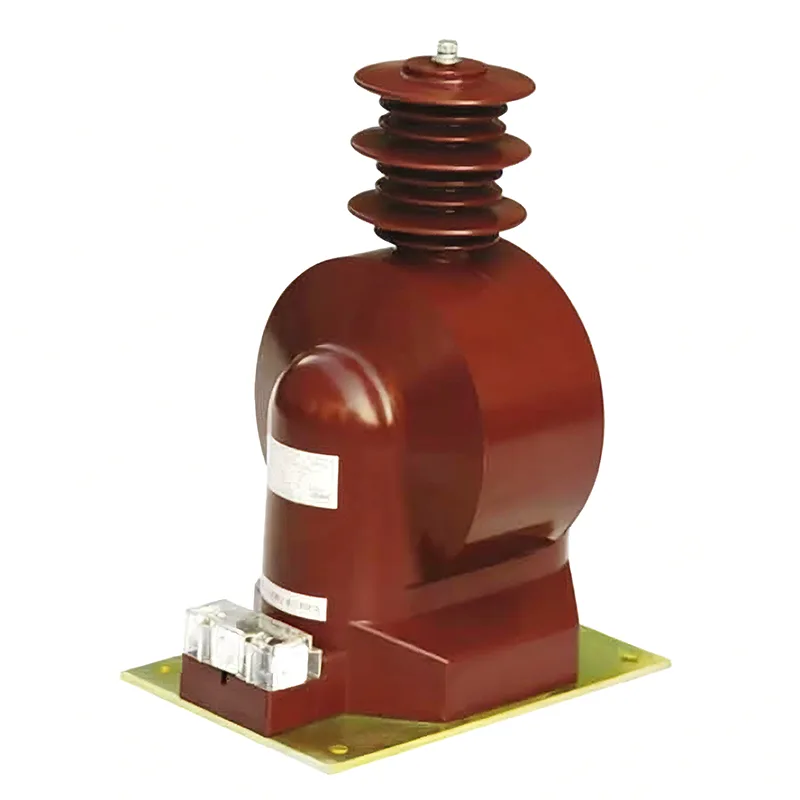

35 kV jännitemuuntaja

Laadukkaiden 35 kV jännitemuuntajien valmistajana Youbian voi ostaa jännitemuuntajia tehtaaltamme, kun sinulla on vaikeuksia valita tai olet epävarma. Olemme valmistaja, jolla on monen vuoden kokemus, täydelliset laitteet ja tiimi, joka ratkaisee kaikki ongelmat puolestasi.

Mitkä ovat jännitemuuntajien rakenteelliset ominaisuudet?

1) Öljyupotettu jännitemuuntaja

Öljyupotetut jännitemuuntajat jaetaan yksivaiheisiin ja sarja yksivaiheisiin tyyppeihin. Yksivaiheista tyyppiä voidaan käyttää 220 kV:n ja sitä alhaisemmille jännitetasoille, kun taas sarjatyyppiä voidaan käyttää kaikille 66 kV:n ja sitä suuremmille jännitetasoille. Yksivaiheisen tyypin ensiö- ja toisiokäämit on kierretty yhteiselle rautasydämelle, jonka eristettä ei ole luokiteltu, ja energian muunnos tapahtuu magneettikytkennällä. Kaskadityyppi koostuu useista ensikäämeistä, joissa on sama kierrosluku, jotka on asennettu samalle rautasydämelle puolet käämien määrästä, järjestetty ylhäältä alas ja kytketty korkeajännitteen ja maan väliin.

2) SF6-kaasueristetty jännitemuuntaja

SF6-kaasueristetty jännitemuuntaja koostuu kotelosta, eristysholkista, rautasydämestä, ensiö- ja toisiokäämeistä sekä asennustarvikkeista. Ensiökäämi käyttää yleensä pagodin muotoista kerroskäämitystä ja se kierretään porrastetusti. Toisiokäämi on kerroskäämi, joka on kierretty tiiviisti rautasydämeen, joka on yleensä yksivaiheinen kaksipylväslaminoitu rautasydän. SF6-kaasueristeiset jännitemuuntajat voidaan sovittaa GIS:n kanssa tai käyttää itsenäisinä SF6-kaasueristeisinä jännitemuuntajina.

Mitkä ovat jännitemuuntajien kytkentätavat?

1) Yksivaiheista johdotusta käytetään yleisesti korkean maavirran järjestelmissä määrittämään, onko linjassa jännitettä tai synkronointia. Kumpi tahansa vaihe voidaan kytkeä, mutta toinen kriteeri on käyttää väyläjännitteen vastaavaa vaihetta.

2) Kahden jännitteen vaiheen väliin kytkettyä jännitemuuntajaa käytetään pääasiassa pienivirtamaadoitusjärjestelmissä määrittämään, onko linja jännitteetön tai synkroninen, koska pienet maadoitusvirtajärjestelmät mahdollistavat yksivaiheisen maadoituksen. Jos käytetään vain yhtä yksivaiheista maajännitemuuntajaa, jos jännitemuuntaja on täsmälleen maadoitusvaiheessa ja sen vaiheen mitattu maajännite on nolla, on mahdotonta varmistaa, onko linjassa jännitteetön. Jos se arvioidaan väärin, se voi aiheuttaa epäsynkronisen sulkeutumisen

Seuraavat on huomioitava virtamuuntajien johdotuksessa

1) 35 kV jännitemuuntajan toisiopuolen piiri ei saa olla katkaistu käytön aikana. Kun instrumentteja tai releitä puretaan käytön aikana, toisiopuoli on oikosuljettava etukäteen. Asennuksen aikana johdotuksen tulee olla luotettava, eikä sulakkeita saa asentaa toisiopuolelle;

2) Toisiopuolen toisen pään on oltava maadoitettu. Estä ensiö- ja toisiopuolen eristysvauriot ja korkean jännitteen pääsy toisiopuolelle, mikä vaarantaa henkilö- ja laiteturvallisuuden;

3) Kiinnitä huomiota napaisuuteen johdotuksen yhteydessä. Virtamuuntajan ensiö- ja toisiopuolen napaliittimet on merkitty kirjaimilla.

4) Ensiöpuoli on kytketty sarjaan piirissä ja toisiopuolen rele tai mittauslaite on kytketty sarjaan.
